-密封導向環，密封件

四氟定位環

工作原理及基本知識

材料Material

設計標準或互換件
Standard or can fit the groove

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

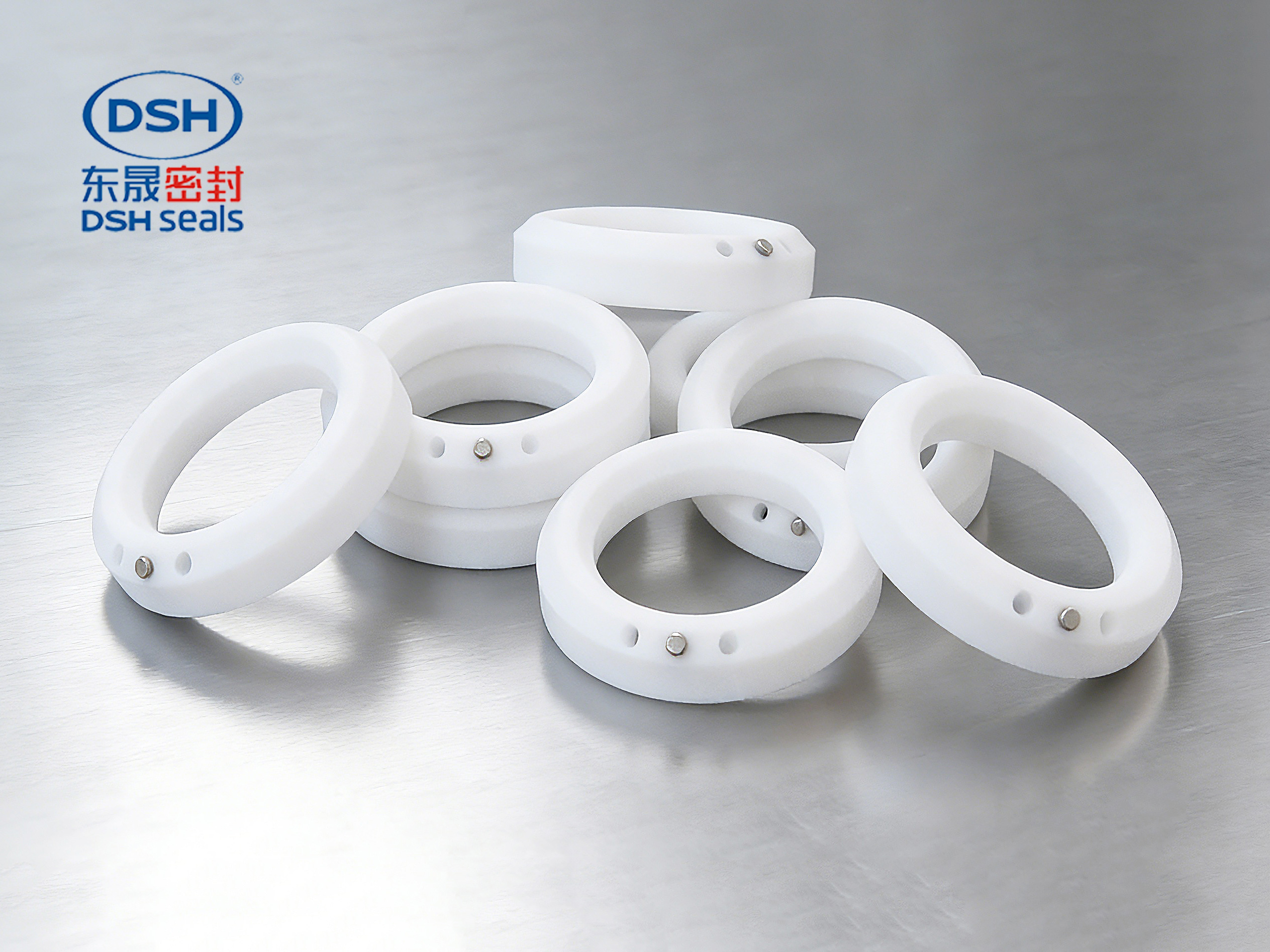

在高壓、高速及介質復雜的液壓與流體系統中，四氟定位環（又稱PTFE擋圈或背托環dshmfcom-dshmfqcom）是確保主密封件長期可靠工作的關鍵輔助部件。這種由純聚四氟乙烯（PTFE）制成的環狀元件，其核心功能并非直接提供密封，而是為主密封件（如O形圈、格萊圈等）提供精確的軸向定位與堅實的抗擠出支撐。四氟定位環安裝在密封溝槽中，位于主密封件的壓力側，能有效防止密封件在極高系統壓力下發生塑性變形并被擠入活動部件之間的間隙，從而保障整個密封系統的結構完整性與持久穩定性。

一、四氟材料基礎性能

選用純聚四氟乙烯（PTFE）制造四氟定位環，是該部件能夠應對極端工況的根本。PTFE材料具有已知固體材料中極低的摩擦系數，這賦予了四氟定位環優異的自潤滑性，能在高速運動中顯著降低摩擦力與磨損，保護對偶金屬表面。更重要的是，PTFE擁有近乎完美的化學惰性，這使其成為四氟定位環能夠“耐所有液壓介質、溶劑和各種化學介質”的理論基石。與許多彈性體不同，PTFE制成的四氟定位環不會因接觸油品、酸堿或溶劑而發生溶脹、腐蝕或性能衰減，從而確保其在復雜化學環境中尺寸與功能的長期穩定。

二、溫度、高壓與高速耐受

四氟定位環的設計旨在應對極其嚴苛的物理環境。其寬廣的工作溫度范圍覆蓋-55℃至+260℃，這意味著四氟定位環既能耐受超低溫環境而不脆裂，也能在持續高溫下保持形狀與強度，不會軟化變形。在壓力方面，經過特殊設計與加工的四氟定位環能夠承受高達60MPa的極高系統壓力，為主密封件提供堅實的背部支撐，防止高壓導致的密封失效。在運動適應性上，得益于PTFE的低摩擦特性，四氟定位環能夠適應最高15米/秒的滑動速度，確保在高速往復或旋轉運動中，其自身以及與配合件之間均能保持平穩、低磨損的運行狀態。

三、介質兼容性安全

介質兼容性是四氟定位環得以在眾多工業領域廣泛應用的決定性優勢。純PTFE材料對幾乎所有化學物質都呈惰性，因此四氟定位環對各類礦物液壓油、合成液壓液（如HFA、HFB、HFC、HFDR）、潤滑油、燃料油、強酸、強堿、有機溶劑以及各類工藝流體均表現出卓越的耐受性。這種“全介質兼容”的特性，使得四氟定位環成為化工、制藥、食品加工以及特種液壓系統中不可或缺的部件，它能夠在不與介質發生任何不良反應的前提下，長期可靠地執行其抗擠出與定位功能，從根本上保障了工藝系統的純凈與安全。

四、高壓與苛刻環境的價值

在高端工業設備中應用四氟定位環，其價值在于顯著擴展了整個密封系統的工作邊界與可靠性。在超高壓液壓機、大型工程機械油缸、高速伺服作動器以及存在強腐蝕性介質的化工泵閥中，四氟定位環通過防止主密封件擠出，直接將這些設備密封系統的許用壓力提升至新的高度，例如60MPa乃至更高。同時，其自身對-55℃到+260℃溫域及15米/秒速度的適應能力，使得主機設備能夠設計得更緊湊、更高效，并能應對更復雜多變的工作環境?？梢哉f，四氟定位環的引入，是液壓與流體系統向更高壓力、更廣溫域、更強耐介質性方向發展的關鍵技術支撐之一。

五、選型與系統匹配

為特定系統選擇正確的四氟定位環，需進行嚴謹?shù)慕徊骝?yàn)證。首要任務是確認系統的最高工作壓力及壓力波動峰值在60MPa的支撐能力范圍內。其次，必須精確評估工作溫度，確保全程處于-55℃到+260℃的材料安全窗口。運動部件的線速度不應超過15米/秒的設計上限。盡管PTFE介質兼容性極廣，仍需明確所有長期接觸的介質種類。此外，四氟定位環的截面尺寸、槽溝設計必須與主密封件及安裝腔體完全匹配，以確保其定位與支撐功能得以精確實現。周全的工況參數審核與尺寸匹配，是四氟定位環發揮其設計效能、確保整個密封系統安全無虞的基礎。

東晟密封件（dshmf.com-dshmfqcom）創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司通過ISO9001、IATF等認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為多家倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。

一、產品定義、功能（支承/定位）

GB/T 15242.2-2017

《#液壓缸活塞和活塞桿動密封裝置尺寸系列第2部分：支承環尺寸系列和公差》

該國家標準明確將“填充聚四氟乙烯（PTFE）支承環”列為液壓缸動密封裝置的標準部件，其功能定位（支承） 與文章中“關鍵支撐元件”的描述完全一致，為產品定義提供了最直接的國家標準依據。

二、材料選擇與命名 (PTFE)

GB/T 43084.1-2023

《#塑料含氟聚合物分散體、模塑和擠出材料第1部分：命名系統和分類基礎》

此最新國家標準系統規定了聚四氟乙烯（PTFE） 等氟塑料的命名與分類規則，為文章選用“純PTFE”作為材料提供了權威的材料標準依據。

三、溫度性能范圍

GB/T 15242.2-2017 & 行業測試共識

國標中規定填充PTFE支承環的通用溫度為 -60℃～+150℃。您文章中 -55℃ 至 +260℃ 的參數屬于通過特殊配方與工藝實現的高性能范圍，兩者方向一致，后者體現了產品的優化與提升。

四、高壓與高速應用可行性

JB/T 13632-2019

《#無油往復活塞壓縮機用填充聚四氟乙烯活塞環》 & 《#液壓缸密封技術及其應用》

活塞環標準證明PTFE材料部件可應用于15MPa壓差場景；專業書籍指出支承環對密封系統的高壓適應性至關重要。這些共同支撐了文章關于 60 MPa 高壓和 15米/秒 高速應用論述的工程合理性。

五、化學惰性與介質兼容性

PTFE密封件檢測項目共識

檢測機構的公開資料中，“耐化學腐蝕性”、“耐油性”等是PTFE密封件的必測核心項目。這從行業實踐層面印證了文章所述“耐所有液壓介質、溶劑和各種化學介質”這一公認的材料特性。

六、在液壓系統中的關鍵作用

《#液壓缸密封技術及其應用》（專業書籍）

該專業書籍設有專門章節論述“液壓缸支承與導向技術”，并強調其在處理密封失效等問題中的重要性，從工程應用角度強有力地支撐了文章關于四氟定位環核心價值的論述。
