薄型組合密封圈DRD截面結構圖

軸用密封,聚四氟乙烯密封件 - （定制密封件標準型號規格表）是截面呈現出薄型的密封件

The seal is designed to expand and improve the service parameters of O-Ring and is installed in existing

O-Ring grooves.

擠出間隙Max Gap E

Installation Dimension table based on Metric Size

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

薄型組合封密封圈DRD：緊湊空間里的密封多面手！

液壓閥桿密封的緊湊方案：薄型組合封密封圈DRD的NBR/PTFE材料應用！

小型化液壓設備設計關鍵：薄型組合封密封圈DRD的材料選擇與性能！

在追求設備小型化的今天，工程師們常為找不到尺寸既小巧、性能又夠硬的密封件而頭疼。薄型組合封密封圈DRD，就是專門來啃這根“硬骨頭”的。它個子扁薄，能輕松塞進標準O形圈的安裝溝槽里，但能耐卻大得多，專門解決閥桿和小型液壓缸這些“寸土寸金”地方的密封難題。如今，許多技術扎實的廣東密封件廠家都能生產這種高效的薄型組合封密封圈DRD，讓它成為緊湊設備設計里的熱門選擇。

一、能扛壓：面對35兆帕的高壓也不在話下

密封圈怕啥？怕被高壓擠壞、擠漏。但薄型組合封密封圈DRD的設計就很扛壓。它能穩定應對≤35兆帕的系統壓力，這個數值意味著它能滿足從中壓到高壓的多種液壓系統需求。其獨特的結構能將系統壓力轉化為更均勻的密封力，而不是硬扛，從而在高壓下保持形狀和密封效果。一些注重品質的廣東密封件廠家在生產薄型組合封密封圈DRD時，會通過精密計算和測試來確保它在高壓下的可靠性。

二、耐溫寬：從零下45度到零上200度的考驗

溫度變化對橡膠材料是巨大挑戰，冷了會變脆，熱了會老化。薄型組合封密封圈DRD在這點上表現突出，其適用溫度范圍覆蓋-45℃至+200℃。這得益于其材料的優化，無論是NBR還是FKM彈性體，都經過配比以拓寬溫度適應性。這使得薄型組合封密封圈DRD既能用在北方寒冬的戶外設備，也能用在產生高溫的液壓系統內部。部分廣東密封件廠家在材料配方上的鉆研，是保障薄型組合封密封圈DRD寬溫域性能的關鍵。

三、速度與介質：每秒15米下的多介質兼容

對于動態密封，運動速度直接影響磨損和發熱。薄型組合封密封圈DRD的滑動部件采用低摩擦的PTFE復合材料，使其在運動速度≤15米/秒時，仍能保持良好的密封性和使用壽命。更實用的是，它對介質不“挑食”，無論是常見的液壓油、安全的阻燃液，還是普通的水和氣，都能有效密封。這種廣泛的兼容性讓薄型組合封密封圈DRD的應用場景大大增加。因此，不少廣東密封件廠家將其作為解決多種介質密封問題的方案。

四、材料組合：NBR/PTFE與FKM/PTFE的黃金搭檔

薄型組合封密封圈DRD的性能根基在于其組合材料。它通常提供兩種經典搭配：NBR（丁腈橡膠）與PTFE（聚四氟乙烯）組合，以及FKM（氟橡膠）與PTFE組合。NBR彈性體成本效益好，耐油性不錯；而FKM彈性體則在耐高溫、耐多種介質方面更強。PTFE耐磨滑環則是低摩擦和長壽命的保證。用戶可以根據具體的介質和溫度預算來選擇。成熟的廣東密封件廠家都能提供這兩種材料方案的薄型組合封密封圈DRD。

五、適用場景：專為閥桿與小型液壓設備而生

薄型組合封密封圈DRD的目標非常明確，主要就是兩大領域：一是各類液壓與氣動閥桿的往復運動密封，二是空間極其有限的小型液壓設備。在這些地方，傳統密封件可能因為太厚而裝不下，或者性能跟不上。薄型組合封密封圈DRD的薄型設計正好解決了空間問題，而其組合式性能又滿足了高壓、高速的要求。這就是為什么越來越多的設備設計師，會從廣東密封件廠家那里指定采購薄型組合封密封圈DRD。

廣東東晟密封科技有限公司（簡稱DSH Seals-dshmfcom）是中國一家密封公司，總部位于廣東省東莞的密封件制造企業，成立于2011年。組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司專注生產改性聚四氟乙烯PTFE、動、靜密封、高低溫、高低壓、耐磨、耐酸堿腐蝕等特殊工況的改性聚四氟系列密封件，超高分子聚乙烯、聚甲醛特種塑料密封圈、管、板材等高分子材料制品等特種高分子材料密封件。通過ISO9001、歐盟ROHS等國際認證及IATF等認證，服務領域覆蓋工程機械、航空航天、機器人等20余個行業 。擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為多家倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。

一、設計參考標準

產品設計可參考 ISO 3320 標準及特瑞堡公司 RDD系列 標準。

為產品設計與溝槽兼容性提供了國際標準依據。

二、材料國家標準

GB/T 3452.5-2022

《液壓氣動用O形橡膠密封圈 第5部分：彈性體材料規范》。

此標準可用于佐證NBR（丁腈橡膠）、FKM（氟橡膠） 等彈性體材料的性能規范。

三、旋轉軸密封標準

GB/T 13871.1-2022（尺寸和公差）和 GB/T 13871.4-2023（性能試驗程序）。

此系列國家標準適用于低壓旋轉軸唇形密封圈，其試驗方法和要求對評估DRD在閥桿等旋轉/往復運動下的性能具有重要參考價值。

四、端面密封相關標準

GB/T 14034.3-2024《液壓傳動連接 金屬管接頭 第3部分：端面密封》。

此標準體現了端面密封（與DRD的截面設計原理有相通之處）在液壓系統中的通用設計規范。

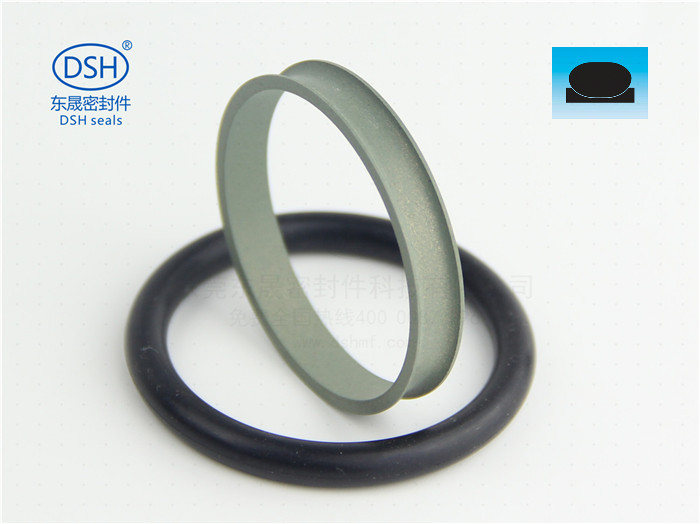

薄型組合密封圈DRD產品圖展示

軸用密封,聚四氟乙烯密封件 - （定制密封件標準型號規格表）是截面呈現出薄型的密封件
